SONDY UT (PRZETWORNIKI)
Opis produktu
Dane techniczne
Opis produktu

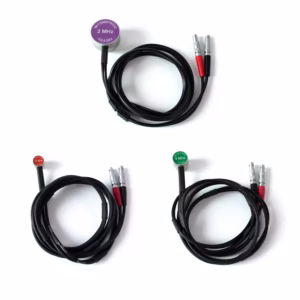

NOVOTEST produkuje sondy (przetworniki) ogólnego i specjalnego przeznaczenia, standardowe i niestandardowe: wiązka prosta, wiązka kątowa, dwuelementowa, szlifowana i inne.
Wszystkie przetworniki przeznaczone są do współpracy z defektoskopami ultradźwiękowymi.
Typ złącza: Lemo 00 (inne złącza – na zamówienie).
Przetworniki stykowe dwuelementowe przeznaczone są do badania złączy spawanych i lutowanych elementów konstrukcji metalowych, rurociągów do wykrywania różnego rodzaju wad (pęknięć, cząstek niemetalicznych, porów, przetopów, rys, pęknięć powierzchniowych itp.).
Przetworniki kontaktowe z wiązką prostą przeznaczone są do wykrywania defektów wewnętrznych (pory, pęknięcia, rozwarstwienia i inne), a także do wyszukiwania miejscowych przerzedzeń w konstrukcjach metalowych i ściankach wyrobów, w tym wyrobów ze stali niskostopowych i austenitycznych.
Zalety:
- Różnego rodzaju przetworniki do wszystkich zadań,
- Konkurencyjna cena.
Dane techniczne
Probe model | Frequency | Range | Cable length | Probe dimensions | Piezoelement dimensions [3] | ||||||||||
mm | in. | mm | in. | ||||||||||||
mm | in. | m | ft. | ||||||||||||
For basic thickness measurement (without coating) | |||||||||||||||
10.0 MHz DE/E | 10 MHz | 0.45 – 300 mm | 0.017 – 11.81 in. | 1.2 | 3.9 | Ø12 | 15 | Ø0.47 | 0.59 | 6/2 | 0.23/2 | ||||
5.0 MHz DE/E | 5 MHz | 0.8 – 500 mm | 0.031 – 19.68 in. | 1.2 | 3.9 | Ø15 – ? | 19.5 – ? | Ø0.59 | 0.75 | 10/2 | 0.39/2 | ||||
2.5 MHz DE/E | 2.5 MHz | 2.5 – 1000 mm | 0.098 – 39.37 in. | 1.2 | 3.9 | Ø19 | 21 | Ø0.74 | 0.83 | 12/2 | 0.47/2 | ||||
2.0 MHz DE/E | 2 MHz | 3 – 1200 mm | 0.118 – 47.24 in. | 1.2 | 3.9 | Ø | Ø | – | 20/2 | 0.78/2 | |||||
1.25 MHz DE/E | 1.25 MHz | 4 – 1500 mm | 0.157 – 59.05 in. | 1.2 | 3.9 | Ø30 | 35 | Ø1.18 | 1.37 | 20/2 | 0.78/2 | ||||
For through coating (Echo-Echo[4]) up to 1mm of coating | |||||||||||||||
10.0 MHz DE/E-E | 10 MHz | 0.6 – 40 mm | 0.023 – 1.57 in. | 1.2 | 3.9 | Ø20 | 35 | Ø0.78 | 1.37 | 6/2 | 0.23/2 | ||||
5.0 MHz DE/E-E | 5 MHz | 2.0 – 300 mm (3.5 – 30 mm for Echo-Echo) | 0.078 – 11.81 in. | 1.2 | 3.9 | Ø20 | 35 | Ø0.78 | 1.37 | 10/2 | 0.39/2 | ||||
2.5 MHz DE/E-E | 2.5 MHz | 4.0 – 200 mm (6 – 30 mm for Echo-Echo) | 0.157 – 7.87 in. | 1.2 | 3.9 | Ø20 | 35 | Ø0.78 | 1.37 | 12/2 | 0.47/2 | ||||
Probes for high temperature measurements | |||||||||||||||
10.0 MHz DE/E (HT) | 10 MHz | 0.45 – 300 mm | 0.017 – 11.81 in. | 1.2 | 3.9 | Ø | – | Ø | ? | 6/2 | 0.23/2 | ||||
5.0 MHz DE/E (HT) | 5 MHz | 0.8 – 300 mm | 0.031 – 19.68 in. | 1.2 | 3.9 | Ø49 | 57 | Ø1.92 | 2.24 | 10/2 | 0.39/2 | ||||
2.5 MHz DE/E (HT) | 2.5 MHz | 2.5 – 1000 mm | 0.098 – 39.37 in. | 1.2 | 3.9 | Ø | – | Ø | ? | 12/2 | 0.47/2 | ||||
Probes for underwater thickness measurement | |||||||||||||||
5.0 MHz DE/E-E, underwater | 5 MHz | 2.0 – 300 mm (3.5 – 30 mm [1] through the coating) | 0.078 – 11.81 in. | 10 | 32.8 | Ø30 | 114 | Ø1.18 | 4.48 | 10/2 | 0.39/2 | ||||
20 | 65.8 | ||||||||||||||
30 | 98.4 | ||||||||||||||
Special probes with rectangle crystal (piezoelement) for products of complex shapes, usually turbine blades | |||||||||||||||
Probe model | Frequency | Range | Cable length | Probe dimensions | Piezoelement dimensions [5] | ||||||||||
mm | in. | mm | in. | ||||||||||||
m | ft. | ||||||||||||||
10.0 MHz DE/E (S) | 10 MHz | 0.4 – 15 mm | 0.015 – 0.59 in. | 1.2 | 3.9 | ? | ? | ? | ? | ? | ? | (2×3)x2 | (0.07×0.11)x2 | ||
EMAT transducer – alternative solution for through coating measurements up to 3mm of coating | |||||||||||||||
EMAT A1 | 3.3 MHz | 0.8 – 300 mm | 0.03 – 11.81 in. | 1.2 | 3.9 | ||||||||||
