JB Labotech jest firmą, która w swojej ofercie posiada urządzenia kontrolno-pomiarowe dla przemysłu okiennego. Urządzenia do kontroli jakości są niezbędne w każdej branży. W celu uzyskania dobrego produktu należy wziąć pod uwagę wiele czynników. Kluczowymi parametrami dla kontroli jakości w branży stolarki okiennej jest przyczepność, elastyczność i kolor. Przyczepność/ Nożyk metodą siatki nacięć NK2000 Testy przyczepności są stosowane jako część procedur inspekcji, aby pomóc w wykrywaniu […]
Tester gięcia powłok NOVOTEST BEND-M1519
Urządzenie umożliwia pomiar sprężystości i wytrzymałości powłok poprzez gięcie blachy z badaną powłoką nałożoną wokół zestawu cylindrycznych prętów o średnicach od 2 mm do 32 mm (inne średnice na zamówienie).
Urządzenie jest zgodne z normą ISO 1519-73 i dotyczy metody określania elastyczności powłoki podczas gięcia. Metoda polega na określeniu minimalnej średnicy pręta metalowego, po zgięciu nie ulega mechanicznemu zniszczeniu ani rozwarstwieniu jedno- lub wielowarstwowej powłoki lakierniczej (ISO 1519, DIN 53 152 ).
Elastyczność sprawdza się zaokrąglając blachę z powłoką wokół cylindrycznego pręta o średnicy od 2 do 32 mm. Wartość elastyczności powłoki przy określonej grubości powłoki – to najmniejsza średnica pręta, przy której nie dochodzi do pęknięcia.
Tester gięcia powłok NOVOTEST BEND-M1519 to przyrząd składający się z ramy ze stałymi zaciskami do badanych próbek oraz specjalnego mechanizmu do zaokrąglania płytek wokół pręta o różnych średnicach. Przygotowaną wcześniej badaną próbkę umieszcza się pomiędzy zaciskami i zabezpiecza obracając uchwyt. Następnie wpycha się badany przedmiot na szczyt pręta obracając uchwyt i zaginając płytkę wokół pręta.
Specyfikacja:
Zakres pomiarowy | Od 2 mm do 32 mm |
Długość prętów testowych | Do 80 mm |
Średnice prętów cylindrycznych | 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm, 16 mm, 20 mm … 32 mm |
Materiał | stal |
Zaleca się stosowanie blachy cynowej malowanej. Blacha cynowa musi mieć gładką powierzchnię bez żadnych ubytków, plam rdzy, włókien i zanieczyszczeń.
Próbki testowe to prostokątne blachy o długości 100–200 mm i szerokości 20–50 mm, wykonane z czarnej, polerowanej blachy cynowej o grubości 0,25–0,32 mm lub blachy aluminiowej o grubości 0,25–0,30 mm, pokrytej jednowarstwową lub wielowarstwową powłoką lakierniczą.
Sposób nakładania farby na materiał, grubość powłoki, liczba warstw, warunki i czas schnięcia oraz ekspozycja powłoki przed badaniem muszą być określone w specyfikacjach i dokumentacji technicznej badanego materiału.
Przed badaniem próbki należy poddać działaniu warunków określonych w specyfikacjach i dokumentacji technicznej materiału malarskiego.
Czas i stopień wyschnięcia określa się zgodnie z normami ISO 1519, DIN 53 152.
Grubość badanej warstwy farby nałożonej na płytkę można zmierzyć za pomocą mierników grubości powłoki, na przykład miernika grubości powłoki NOVOTEST TP-1.
Blachę cynową należy zamocować w zaciskach na pręcie o maksymalnej średnicy (20 mm), stroną powlekaną na zewnątrz, i dociskając ją mocno do pręta, płynnie wygiąć w ciągu 1–2 sekund o 180° wokół pręta.
Następnie warstwa powłoki w miejscu zgięcia powinna zostać zbadana za pomocą lupy o czterokrotnym powiększeniu pod kątem pęknięć i rozwarstwień.
Jeśli nie ma żadnych wad, użytkownik musi powtórzyć zginanie płyty, ale za każdym razem w innym miejscu, kolejno od większej do mniejszej średnicy pręta, aż do wykrycia którejkolwiek z wyżej wymienionych wad.
Jeśli specyfikacje i dokumentacja techniczna materiału malarskiego określają wartość elastyczności (średnicę pręta), badanie przeprowadza się wyłącznie przy użyciu pręta o tej średnicy.
Wynikiem powinna być minimalna średnica pręta w milimetrach, przy której badana próbka po zgięciu nie wykazuje żadnych uszkodzeń powłoki lakierniczej.
Ocenę wartości elastyczności powłoki poprzez zginanie na metalowym pręcie przeprowadza się po trzech próbach płyt na tym samym pręcie.
Elastyczność
Tester tłoczności Erichsen NOVOTEST SE-1520
Tester tłoczności Erichsena jest przeznaczony do określania elastyczności i wytrzymałości powłok z wygięciem zgodnie z ISO 1520. Urządzenie przeznaczone jest do określania wytrzymałości powłoki podczas wciskania kulistej końcówki stempla o średnicy 20 mm do powlekanej próbki do badań, której pozycja jest zabezpieczona na matrycy o średnicy wewnętrznej 27 mm.
Metoda ta jest skuteczną metodą określania jakości powłoki, pozwala jednocześnie ocenić wytrzymałość, przyczepność i elastyczność badanej powłoki. Urządzenie pozwala użytkownikowi na dokładny pomiar wytrzymałości powłoki badanego produktu, na jaką podczas dalszej eksploatacji wpływają obciążenia statyczne i dynamiczne.
Urządzenie umożliwia pomiar elastyczności, wytrzymałości i trwałości powłok malarskich i lakierniczych oraz ich odporności na rozciąganie, pękanie, odrywanie się od powierzchni metalu poprzez wciśnięcie stempla kulistą końcówką na określoną głębokość.
Urządzenie składa się z: stalowego korpusu, który posiada dwie ramy; mocowanie obrotowe do zabezpieczania powlekanych próbek; podziałka pionowa i kołowa do odczytu wartości głębokości wcięć stempli.
Specyfikacja:
| Średnica kulistej końcówki stempla | 20 mm |
Wewnętrzna średnica matrycy | 27 mm |
Zakres pomiarowy | 0 … 15 mm |
Dokładność pomiaru | 0,1 mm |
ISO 1520
Elastyczność
Cylindryczny tester gięcia DB 3000-A
Jest to prosty przyrząd do oznaczania elastyczności i przyczepności farb, lakierów, powłok proszkowych i innych powłok, a także ich odporności na pękanie i / lub odrywanie od podłoża przy naprężeniach zginających.
Cylindryczny tester gięcia DB 3000 spełnia wymagania normy ISO 1519.
Cylindryczny tester gięcia na trzpieniu DB 3000-A jest przyrządem laboratoryjnym wykonanym z litej stali i aluminium. Stosuje się go do zginania powleczonych paneli testowych nad stożkowym trzpieniem w celu oceny odporności powłoki, farby lub lakieru na pękanie, wydłużanie i / lub odłączanie od metalowego panelu testowego w standardowych warunkach. Cały zakres elastyczności można zbadać za pomocą tego prostego testu.
Specyfikacja:
• Maksymalna grubość próbki: 10 mm
• Max. szerokość panelu testowego: 100 mm ( dla DB 3000-A100)
• Waga: 6 kg
809379 – Cylindryczny tester gięcia DB 3000-A
Elastyczność

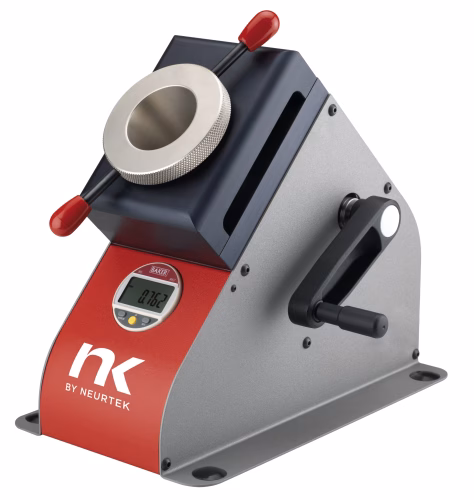

Tester tłoczności ISO 1520
Manualny tester do oceny odporności powłoki na pękanie i przyczepności pod wpływem odkształcenia, zgodny z normą UNE-EN ISO 1520.
Czym jest tester tłoczności?
Tester tłoczności CT to ręczne urządzenie przeznaczone do pomiaru odporności farb i powłok na deformację na aluminium i stali, zgodne z normą ISO 1520. Test ten jest niezbędny w laboratoriach jakości, ponieważ pozwala ocenić zarówno przyczepność, jak i elastyczność powłoki poddanej kontrolowanemu wytłaczaniu.
Zastosowanie manualnego testera tłoczności:
Urządzenie symuluje odkształcenie powłoki za pomocą stempla o średnicy 20 mm, który naciska próbkę do momentu pojawienia się pęknięć. Podczas badania dokładnie rejestruje się osiągniętą głębokość, co pozwala na analizę:
- Pojawienia się pęknięć spowodowanych naprężeniem.
- Przyczepności powłoki do podłoża.
- Zachowania mechanicznego materiału pod wpływem zginania lub rozciągania.
Metoda ta zapewnia wiarygodne wyniki dla laboratoriów kontroli jakości i rozwoju powłok.
Zalety testera tłoczności CP:
Płynny i stały posuw: konstrukcja mechaniczna wymagająca minimalnego wysiłku ręcznego.
Precyzyjna regulacja prędkości: 0,25 mm na obrót, zgodna z normą ISO 1520 (0,2 – 0,3 mm/sek.).
Cyfrowy pomiar o wysokiej rozdzielczości: głębokość mierzona z dokładnością do 0,01 mm i natychmiastowym odczytem.
Ergonomiczna konstrukcja: wygodna obsługa nawet podczas powtarzalnych testów.
Typowe zastosowania:
Tester tłoczności jest idealny do:
- Laboratoriów jakości i certyfikacji (Qualicoat, GSB, QUIB).
- Przemysłu malarskiego, powłokowego i ochrony stali.
- Testów materiałów ocynkowanych lub aluminiowych.
- Norma: UNE EN ISO 1520.
- Średnica stempla: 20 mm.
- Maksymalna grubość próbki: 1,2 mm.
- Maksymalna szerokość próbki: 120 mm.
- Przesuw na obrót: 0,25 mm.
- Rozdzielczość pomiaru: 0,01 mm (cyfrowa).
- Waga: 10 kg.
- W zestawie: gotowe do użycia urządzenie testowe, instrukcja obsługi, wyświetlacz cyfrowy, certyfikat kalibracji (SER-CT005).
- W przypadku zużycia czujnik zegarowy można łatwo wymienić, co zapewnia długą żywotność urządzenia.
- Jakie rodzaje materiałów można badać?
Urządzenie może być stosowane do badania aluminium, stali ocynkowanej i innych metali powlekanych, symulując odkształcenia występujące w rzeczywistych warunkach zginania lub rozciągania. - W jaki sposób mierzy się głębokość wytłoczenia?
Urządzenie jest wyposażone w wyświetlacz cyfrowy o rozdzielczości 0,01 mm, umożliwiający natychmiastowy odczyt. - Jakie zalety ma ten tester w porównaniu z modelami automatycznymi?
Chociaż jest to urządzenie ręczne, jego kontrolowany posuw, cyfrowa precyzja i ergonomiczna konstrukcja sprawiają, że jest ono konkurencyjne w stosunku do droższych i bardziej złożonych modeli automatycznych, zwłaszcza dla laboratoriów poszukujących wydajności bez komplikacji.
0304800 – Tester tłoczności CT 15 zgodny z ISO 1520
UNE-EN ISO 1520.
Elastyczność
Tester gięcia na trzpieniu cylindrycznym ISO 1519
Solidny tester elastyczności metodą gięcia na trzpieniu cylindrycznym z regulowanymi rolkami i przesuwnym imadłem. Zapewnia precyzyjne, jednolite gięcia przy różnych średnicach trzpieni.
Tester gięcia na trzpieniu cylindrycznym umożliwia przeprowadzanie testów zginania w celu pomiaru elastyczności i przyczepności powłok na blachach, zgodnie z międzynarodowymi normami.
Czym jest cylindryczny trzpień NK NEURTEK?
Cylindryczny trzpień jest niezbędnym narzędziem do przeprowadzania testów zginania farb i powłok nakładanych na blachach. Pozwala na sprawdzenie elastyczności i przyczepności powłoki poprzez stopniowe zginanie próbki na trzpieniach o różnych średnicach, zapewniając precyzyjne i wiarygodne wyniki.
Do czego służy próba zginania?
Próba ta ma kluczowe znaczenie dla oceny jakości powłok i wykrywania potencjalnych uszkodzeń przed zastosowaniem przemysłowym. Pomaga ona zidentyfikować:
- Pęknięcia w powłoce.
- Niewystarczającą przyczepność do podłoża.
- Utratę elastyczności materiału.
- Problemy z wydłużeniem warstwy farby.
Jest idealna dla laboratoriów kontroli jakości, procesów walidacji technicznej i badań przemysłowych.
Jak działa cylindryczny trzpień?
Procedura jest prosta i skuteczna:
- Umieść próbkę w zacisku urządzenia.
- Ręcznie wygnij próbkę wokół trzpieni o malejących średnicach.
- Kontynuuj, aż pojawią się pierwsze pęknięcia w powłoce.
- Średnica, przy której powstają pęknięcia, wskazuje granicę elastyczności materiału.
Metoda ta zapewnia szybkie i wiarygodne wyniki, które są łatwe do udokumentowania i porównania między różnymi partiami lub powłokami.
Kompletny zestaw zawiera:
- Solidny przyrząd z dźwignią zginającą.
- 12 trzpieni ze stali nierdzewnej (2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25 i 32 mm).
- Przesuwany zacisk do mocowania próbki.
- Walizka transportowa i instrukcja obsługi.
- Obsługuje panele testowe o szerokości do 75 mm.
Zalety cylindrycznego trzpienia NK firmy NEURTEK:
- Precyzja i niezawodność: zgodność z normami ISO i ASTM, zapewniająca powtarzalne wyniki.
- Łatwa obsługa: ergonomiczna konstrukcja i ręczna dźwignia ułatwiająca przeprowadzanie testów.
- Wszechstronność: umożliwia przeprowadzanie testów przy użyciu trzpieni o różnych średnicach w celu oceny różnych poziomów elastyczności.
- Trwałość: solidna konstrukcja ze stali nierdzewnej, idealna do częstego użytkowania w środowiskach przemysłowych.
0305100 – Tester gięcia na trzpieniu cylindrycznym (ISO 1519)
- Czym różni się trzpień NK firmy NEURTEK od innych produktów dostępnych na rynku?
Oferuje cyfrową precyzję i 12 trzpieni ze stali nierdzewnej, wyróżniając się na tle podstawowych modeli, które nie spełniają norm ISO lub ASTM. - Jakie normy spełnia to urządzenie?
Spełnia normy UNE ISO 1519:2003, UNE EN ISO 6860 i ASTM D 522-93a, zapewniając wyniki uznawane na całym świecie. - Czy nadaje się do częstego stosowania w produkcji przemysłowej?
Tak, jego solidna konstrukcja i ergonomiczna dźwignia pozwalają na powtarzalne testy bez zmęczenia, dzięki czemu idealnie nadaje się do środowisk przemysłowych i intensywnie pracujących laboratoriów. - Jaka jest różnica między trzpieniem cylindrycznym a trzpieniem stożkowym?
Trzpień cylindryczny: Idealny do oceny elastyczności i przyczepności powłok w standardowych testach zginania, o jednolitej średnicy, która pozwala na dokładne określenie granicy odkształcenia. Doskonały do laboratoriów kontroli jakości i badań materiałów, gdzie wymagana jest precyzyjna średnica.
Trzpień stożkowy: Jego średnica zmienia się stopniowo wzdłuż osi, co pozwala na stopniowe identyfikowanie punktu uszkodzenia powłoki w jednym teście, ułatwiając wykrywanie pęknięć i odkształceń. Jest przydatny do szybkich testów lub porównań materiałów, gdzie pożądany jest ciągły zakres elastyczności.
Urządzenie jest zgodne z międzynarodowymi normami dotyczącymi prób zginania:
- Trzpień cylindryczny: UNE ISO 1519:2003.
- Trzpień stożkowy: UNE EN ISO 6860, ASTM D 522-93a.
Elastyczność
Tester gięcia na trzpieniu stożkowym ISO 6860
Tester stożkowy ocenia elastyczność, przyczepność i rozciągliwość farby na blachach. Pęknięcia można zaobserwować podczas jednej operacji gięcia.
Trzpień stożkowy umożliwia przeprowadzanie ciągłych testów gięcia w celu pomiaru elastyczności i przyczepności powłok na blachach, zgodnie z międzynarodowymi normami UNE EN ISO 6860 i ASTM D 522-93a.
Czym są trzpienie do gięcia?
Trzpienie, zarówno w wersji stożkowej, jak i cylindrycznej, są przeznaczone do przeprowadzania testów gięcia powłok nakładanych na metale. Testy te pozwalają ocenić:
- Elastyczność powłoki.
- Przyczepność do podłoża.
- Odporność na odkształcenia mechaniczne.
Trzpienie zapewniają precyzję, trwałość i zgodność z międzynarodowymi normami, dzięki czemu są niezawodnymi narzędziami dla laboratoriów, kontroli jakości oraz badań i rozwoju.
Do czego służy trzpień do gięcia?
Próba gięcia polega na zginaniu pokrytej powłoką blachy do momentu, w którym powłoka:
- Zaczyna pękać.
- Zaczyna się łuszczyć.
- Traci elastyczność.
Umożliwia to obiektywną ocenę odporności i przyczepności powłoki w rzeczywistych warunkach użytkowania.
Tester ten stosowany jest do szybkich i prostych testów elastyczności powłoki przez gięcie jej na trzpieniu, a następnie analizę jej powierzchni zwracając szczególną uwagę na odpryski, uszkodzenia czy pęknięcia.
Składa się ze stożkowego trzpienia długości 200 mm, o zmniejszającej się średnicy od 37 do 3mm, wokół którego owijają się próbki tej samej wielkości. Właściwy jest odczyt maksymalnej średnicy, na której powstają rysy.
Zalety trzpienia stożkowego:
- Trwałość: Solidna konstrukcja gwarantująca długą żywotność.
- Łatwość użytkowania: Ergonomiczna dźwignia ułatwiająca przeprowadzanie badań.
- Natychmiastowe wyniki: Ciągła wizualizacja pęknięć i odkształceń.
- Międzynarodowa zgodność: Zgodność z normami UNE EN ISO i ASTM.
- Wszechstronność: Idealny do laboratoriów kontroli jakości, badań i rozwoju oraz opracowywania nowych materiałów.
Zastosowania testów zginania
Testy zginania z użyciem trzpieni są idealne do analizy:
- Przemysłowych powłok i farb na metalu.
- Produktów poddawanych zginaniu lub odkształceniom mechanicznym.
- Opracowywania i kontroli materiałów w laboratoriach.
Zarówno trzpienie stożkowe, jak i cylindryczne są niezbędnymi narzędziami do oceny odporności mechanicznej i przyczepności powłok, zapewniając trwałość i niezawodność produktów w rzeczywistych warunkach użytkowania.
- Jaka jest różnica między trzpieniem stożkowym a cylindrycznym?
Stożkowy: zmniejszająca się średnica, umożliwia stopniową ocenę punktu uszkodzenia w jednym teście.
Cylindryczny: określone średnice, idealny do precyzyjnych i powtarzalnych testów w laboratoriach kontroli jakości. - Jakie ma zalety w porównaniu z podstawowymi modelami ręcznymi?
Zapewnia ciągłą wizualizację, solidną konstrukcję i certyfikowane standardy, przewyższając modele ręczne, które nie są znormalizowane ani precyzyjne.
0305000 – Tester gięcia na trzpieniu stożkowym (EN ISO 6860, ASTM D522-93 A)
Tester spełnia normy UNE EN ISO 6860 i ASTM D 522-93a, zapewniając wyniki uznane na całym świecie.
